Rohrleitungskennzeichnung nach DIN 2403

Farbliche Kennzeichnung von Rohrleitungen gemäß TRGS 201 und DIN 2403: 2014-06

Richtlinie Rohrleitungskennzeichnung

Jeder, der ein Unternehmen leitet, kennt die europäische Richtlinie 92/58 EWG "Mindestvorschriften für die Sicherheits- und/oder Gesundheitsschutzkennzeichnung am Arbeitsplatz". Konkret soll hier die Arbeitsstättenregel (ASR) A1.3, die u.a. die Kennzeichnung von Rohrleitungen nach DIN 2403 beschreibt, näher betrachtet werden, denn wenn Rohrleitungen nicht oder falsch gekennzeichnet sind und ein Notfall eintritt oder Wartungsarbeiten durchgeführt werden müssen, kann dies schwerwiegende Folgen für Umwelt und Gesundheit haben.

Kriterien zur richtigen Beschriftung von Rohrleitungskennzeichen

Die wichtigsten Kriterien für die Rohrleitungskennzeichnung in einem Betrieb sind neben der Einheitlichkeit der Kennzeichnung die Einhaltung der gesetzlichen Vorschriften. Deshalb sollten in allen Betrieben die Rohrleitungen mit Schildern nach DIN 2403 gekennzeichnet werden, da diese nicht nur je nach durchfließendem Stoff farblich unterschiedlich sind, sondern zusätzlich die Bezeichnung und die festgelegten Kennzeichen (in einigen Fällen auch das entsprechende Gefahrensymbol) dieses Stoffes enthalten sowie die Durchflussrichtung durch einen Pfeil anzeigen. Diese Rohrleitungskennzeichnung nach DIN 2403 hilft nicht nur Unfälle und Gesundheitsschäden zu vermeiden, sondern leistet auch einen wirksamen Beitrag zur Brandbekämpfung. Diese Rohrleitungskennzeichnungen und -etiketten sind jeweils am Anfang, am Ende und an betriebswichtigen Stellen der Rohrleitung gut sichtbar anzubringen, dies können z. B. Flaschen und/oder Ventile sein.

Unterteilung nach Gruppen

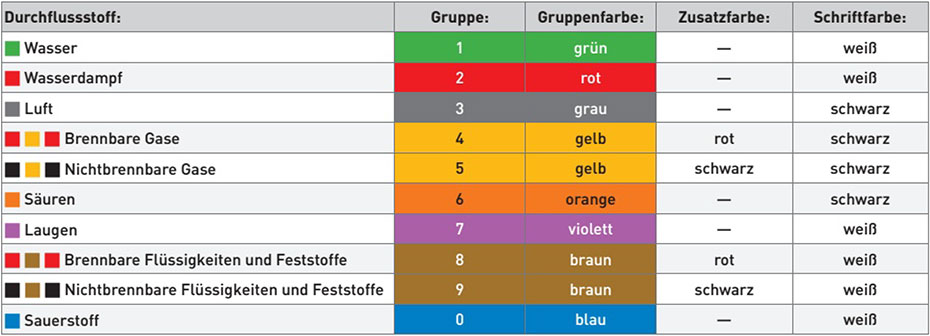

Rohrleitungskennzeichnungen werden nach den in den Leitungen beförderten Durchflussstoffen in 10 Gruppen unterteilt.

• Gruppe 1: Wasser = Pfeilschilder Farbe Grün, Schrift weiß.
• Gruppe 2: Dampf = Pfeilschilder Farbe Rot, Schrift Weiß.
• Gruppe 3: Luft = Pfeilschilder Farbe Grau, Schrift Schwarz.
• Gruppe 4: Brennbare Gase = Schilder Farbe Gelb, Pfeilfarbe Rot, Schrift Schwarz.
• Gruppe 5: Nicht brennbare Gase = Schilder Farbe Gelb, Pfeilfarbe Schwarz, Schrift Schwarz.
• Gruppe 6: Säuren = Pfeilschilder Farbe Orange, Schrift Schwarz.
• Gruppe 7: Laugen = Pfeilschilder Farbe Violett, Schrift Weiß.
• Gruppe 8: Brennbare Flüssigkeiten = Schilder Farbe Braun, Pfeilfarbe Rot, Schrift Weiß.
• Gruppe 9: Nicht brennbare Flüssigkeiten = Schilder Farbe Braun, Pfeilfarbe Schwarz, Schrift Weiß.
• Gruppe 0: Sauerstoff = Pfeilschilder Farbe Blau, Schrift Weiß.




Wichtig! Eine gut sichtbare und deutliche Kennzeichnung kann unter Umständen Leben retten!

Außerdem werden Arbeitsunfälle reduziert, die nicht nur körperliches und seelisches Leid für die Betroffenen bedeuten, sondern oft auch eine hohe finanzielle Belastung für den Arbeitgeber.

DIN 2403:2014-06 - Kennzeichnung von Rohrleitungen nach dem Durchflussstoff

Gegenüber der DIN 2403:2007-05 gibt es folgende Änderungen:

• Aufnahme von Erläuterungen zur Erkennungsweite
• Anpassung hinsichtlich der Kennzeichnung von Gefahrstoffen auf Grundlage der CLP-Verordnung (Verordnung (EG) Nr.1272/2008)
• Normenredaktionelle Überarbeitung.

DIN 2403 - ein Muss für jeden Praktiker in der Arbeitssicherheit!

Pfeilschilder als Einzeletiketten - bei Schärer+Kunz für Sie individuell gefertigt!

Etiketten nach DIN 2403

• Lieferform: Dauerhaft klebende Folie als Einzeletikett auf Format gestanzt (3 Größen). Alle Etiketten sind rechts und links mit Pfeilspitzen ausgerüstet. Bei der Montage überflüssigen Pfeil einfach abschneiden.
• Gruppen 1, 2, 3, 6, 7, 0: Fertigung nach DIN 2403:1984-03 und DIN 2403:2007-05
• Gruppen 4, 5, 8, 9: Fertigung nach DIN 2403:1984-03

Sie bestimmen die Gruppenfarbe, Text und Menge. Wir produzieren innerhalb von 5 - 10 Arbeitstagen.

RK - Universelles Rohrkennzeichnungssystem

Unternehmen sind nach der EU-Richtlinie 92/58 verpflichtet, Rohrleitungen, durch die gefährliche Stoffe befördert werden oder in denen gefährliche Stoffe gelagert werden, zu kennzeichnen. Darüber hinaus sind Gefahrstoffe mit Gefahrstoffsymbolen zu kennzeichnen (GefStoffV). Die Kennzeichnung von Rohrleitungen ist in der DIN 2403 geregelt. Die Kennzeichnung von Rohrleitungen kann auf unterschiedliche Weise erfolgen, z. B. durch Folien oder Schilder.

Durch die Kennzeichnung von Rohrleitungen werden Informationen über die jeweilige Rohrleitung transportiert. So schreibt die DIN 2404:214-06 die Kennzeichnung von Rohrleitungen z.B. nach dem Durchflussmedium vor. Die Kennzeichnung von Rohrleitungen erhöht die Sicherheit, da potentielle Gefahren von den Beteiligten besser erkannt werden.

Eine Möglichkeit zur Kennzeichnung von nicht erdverlegten Rohrleitungen ist das universelle Rohrmarkierungssystem als Komplettlösung. Das System besteht aus einem RK-Patenthalter, der als Abstandshalter verwendet wird, einem Befestigungsband und einem Schraubschild.

Komponenten des universellen Rohrkennzeichnungssystems

Die Schraubschilder sind in verschiedenen Ausführungen erhältlich und müssen separat vom RK-Patentträger und dem Befestigungsband bestellt werden. Auf diese Weise kann die Ausführung gewählt werden, die den individuellen Anforderungen am besten entspricht. Die RK-Schraubschilder sind aus Kunststoff gefertigt und mit einer transparenten Abdeckung versehen, die die Beschriftung vor Abrieb schützt.

Zur Auswahl stehen zwei Ausführungen des RK-Schraubschildes mit Nuten, die sich in der Größe unterscheiden, und eine Ausführung des RK-Schraubschildes ohne Nuten. Das RK-Schraubschild mit Rillen ist in den Größen (B x H) 10,0 x 5,0 cm und 6,0 x 4,0 cm erhältlich. Die RK-Schraubschilder mit Nuten eignen sich zur Selbstbeschriftung oder zum Einlegen von Textstreifen. Die Nuten dienen dabei zur Fixierung der Textstreifen. Das RK-Schraubschild ohne Nuten ist zur Selbstbeschriftung oder zum Einlegen eines Gravurschildes geeignet.

Welche Schildfarbe benötige ich?

Die RK-Schraubschilder sind in den Farben weiß, rot, braun, gelb, blau, grau, orange, grün und violett erhältlich. Je nach Stoffgruppe sind bestimmte Farben für die Kennzeichnung vorgeschrieben.

Wo sollte die Kennzeichnung angebracht werden?

Die Kennzeichnung ist allgemein gut sichtbar anzubringen. Zusätzlich ist eine Anbringung am Anfang, am Ende und an betriebswichtigen Stellen der Rohrleitung sowie in Abständen von höchstens 10 m untereinander vorzusehen.
